Çift Spindle ile Kapı Valvu Üretimi için CNC Boring Fressing Machine

Çift Spindle ile Kapı Valvu Üretimi için CNC Boring Fressing Machine

Marka Adı:	Vicord
Model Numarası:	YCIC 600 HT
Moq:	1
Fiyat:	pazarlık edilebilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	30 set per month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Maximum turning diameter:

φ740

Spindle speed range:

55 r/min

Servo motor:

7.7

Surface roughness:

6.3

X-axis travel:

170-280 mm

Voltaj:

380V/3PH özelleştirilebilir

Control System:

CNC

Döner Taper:

BT2

Function:

Boring and Milling

Garanti:

1 yıl

Packaging Details:

Wrap plastic film

Supply Ability:

30 set per month

Ürün Tanımı

Kapı Valvu Üretimi için Çift Taraflı CNC Boring & Turning Lathe

Aynı anda kapı valfi vücudu ve kenar işleme için özel çift taraflı CNC torna makinesi.

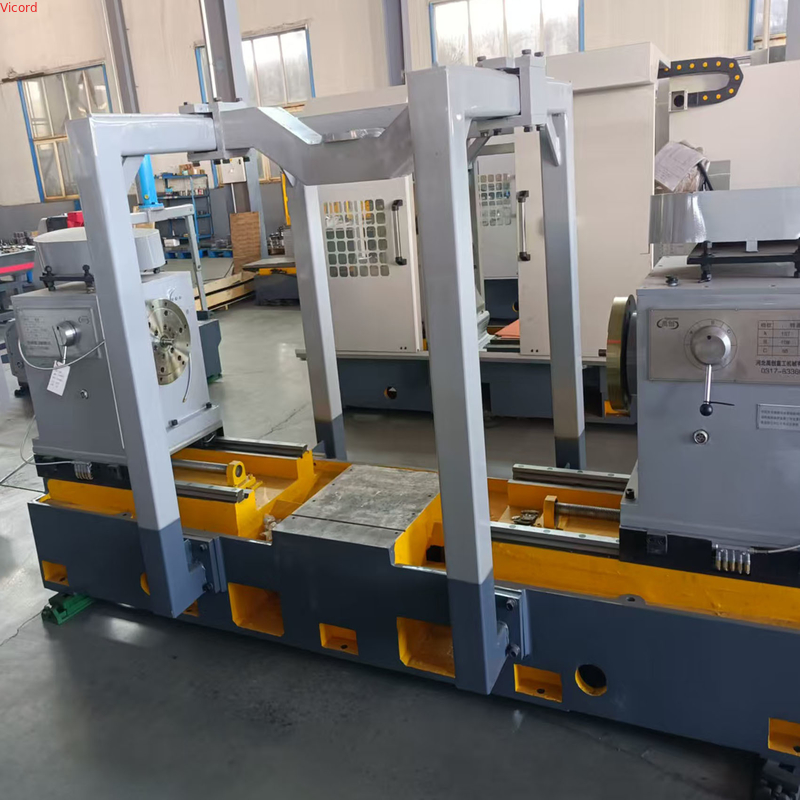

Makine Genel Görünümü

Çift taraflı CNC Boring-Turning Lathe'imiz, özellikle şu hassas işleme için tasarlanmıştır:

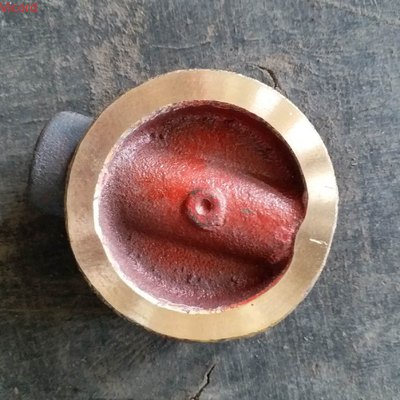

Kapı valfi gövdeleri (flange-to-flange)

Kapı valfi çivileri/diskleri (kısayol yüzü ve mühürleme yüzeyi dönüşü)

Teknik özellikler

Spesifikasyon Kapı Valf Uygulamaları

Çift Spindles: 2 × 7.5k Eşzamanlı delik ve yüz işleme

Konumlandırma Doğruluğu Doğruluğundan Ötürü Yüksek Lineer Ölçekler Kusursuz Kelin-Beden Sıfırlaması sağlar

Max İş parçasını:özelleştirilebilir

Alet sistemi:Sürme, döngü ve ipliklemeyi birleştirir

Kapı Valfi İşleme Avantajları

Valf gövdeleri için:

Tek sıkıştırma ile flensle yüzleşme ve bult deliği delme

Gerçek zamanlı telafi ile düz/konik boru işleme

Ken düzeni için koltuk cebinin işlenmesi

Kılıç/Diskler için:

Mükemmel mühürleme geometri için çift taraflı konik dönüş

Entegre canlı aletlerle kök yuvası frezeleme

Yüzey işleme (Ra 0,8μm elde edilebilir)

Ayrıntılar

Ürün	Birim	YCIC300HT	YCIC300HT-GLQ	YCIC600HT
En yüksek dönme çapı	mm	φ460	φ460	φ840
X eksen yolculuğu ((mm)	mm	170	170	270
Z ekseni yolculuğu ((mm)	mm	395	515	520
Koaksiyallık ((mm)	mm	≤0.1	≤0.1	≤0.15
Paralellik ((mm)	mm	≤0.1	≤0.1	≤0.15
Yüzey kabalığı	-	6.3	6.3	6.3
Şanzıman değişimi.	-	4 vites değişimi	4 vites değişimi	2 hız değişikliği
Döner hız aralığı	r/min	72 ¢256	69 ¢157	32 ¢47
Döner motor modeli	-	YE2132M65.5KW	YE2132M65.5KW	YE260L87.5KW
CNC kontrol sistemi (ihtiyaç duyulmaz)	-	Nanjing Huaxing'in Stepper sistemi	Nanjing Huaxing Servo sistemi	Guangzhou CNC'den basamak sistemi
Yem şekli (ihtiyaç duyulmaz)	-	Adımlı motor	Adımlı motor	Adımlı motor
Aktif motor	Nm	7.7N.m.	7.7N.m.	10N.m
Tam olarak korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	2300X1900X1700	2500X1900X1700	3000X2300X2500
Basit korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	2100X1900X1700	2300X1900X1700	2700X1800X2300
Makine ağırlığı	Kilo	1800	2000	4500
