Yüksek hassasiyetli CNC Boring frezing makinesi 3 taraflı 7.7-15N.M Servo motor

Yüksek hassasiyetli CNC Boring frezing makinesi 3 taraflı 7.7-15N.M Servo motor

Marka Adı:	Vicord
Model Numarası:	YC III C300/400/600/800HT
Moq:	1
Fiyat:	pazarlık edilebilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	ayda 30 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Maximum turning diameter:

φ460-1025

Spindle speed range:

72-256r/min

Servo motor:

7.7-15 N.m

Surface roughness:

6.3

X-axis travel:

170-570 mm

Z-axis travel:

280-450 mm

Product Type:

Boring Machine

Core Components:

PLC, Bearing, Gearbox, Motor, Gear, Pump

Power Supply:

380V, 50Hz, 3-phase

Control System:

CNC

Ambalaj bilgileri:

Plastik film sarmak

Yetenek temini:

ayda 30 set

Vurgulamak:

X eksenli CNC Boring frezing makinesi

Z eksenli CNC kazma makinesi

CNC Boring frezing makinesinin 3 taraflı

Ürün Tanımı

Yüksek hassasiyetli üç taraflı CNC Boring Fressing Machine Lathe

CNC üç taraflı delme ve freze makinesi, esas olarak kutular, çerçeveler, kalıplar gibi büyük ve karmaşık iş parçacıklarını işlemek için kullanılan yüksek hassasiyetli ve yüksek verimlilikli bir CNC makine aracıdır.Temel özelliği, iş parçasının üç tarafında (genellikle ön tarafında) sondaj ve freze yapabilmesidir., yan ve üst taraflar) yeniden sıkıştırmadan, işleme verimliliğini ve hassasiyetini önemli ölçüde arttırır.

Ana özellikleri:

Üç taraflı işleme yeteneği: üç taraf bir sıkıştırmada işlenebilir, sıkıştırma hatalarını azaltır.

Yüksek hassasiyet: işleme doğruluğunu ve yüzey kalitesini sağlamak için gelişmiş CNC sistemini kullanmak.

Çok yönlülük: karmaşık iş parçalarının işleme ihtiyaçlarını karşılamak için sondaj, freze, sondaj ve diğer işlevleri entegre etmek.

Büyük iş parçalarına uyarlanabilir: çalışma tezgahı ve vuruş tasarımı büyük veya ağır iş parçalarını işlemek için uygundur ve enerji, sıvı, otomobil yangın koruması ve diğer alanlarda yaygın olarak kullanılır.

Uygulama
Enerji ekipmanı: rüzgar enerjisi vites kutuları ve türbin bileşenleri gibi.

Otomobil endüstrisi: Otomobil arka aksları ve redüktörleri gibi.

Sıvı endüstrisi: valfler, flens bileşenleri, yangın muslukları ve diğer yapısal parçalar gibi.
Kalıp üretimi: büyük enjeksiyon kalıpları ve matkap döküm kalıpları gibi.

CNC üç taraflı delme ve freze makineleri, özellikle karmaşık iş parçalarının yüksek hassasiyetli ve yüksek verimlilikli işlenmesi için uygun olan modern imalatta vazgeçilmez üst düzey ekipmanlardır.

Ayrıntılar

Ürün	Birim	YC III C300HT	YC III C400HT	YC III C600HT	YC III C800HT
En yüksek dönme çapı	mm	φ460	φ580	φ840	φ1025
En fazla işleme uzunluğu	mm	600	800	1000	1100
En az işleme uzunluğu	mm	200	300	300	400
Tek yönlü spindle montajının yan uzunluğu (maksimum)	mm	400	600	700	900
Tek yönlü spindle montajının yan uzunluğu (minimum)	mm	150	200	200	250
X ekseni yolculuğu	mm	170	270	450	570
Z ekseni yolculuğu	mm	280	395	450	450
Koaksiyallık	mm	≤0.1	≤0.1	≤0.15	≤0.2
Paralellik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Dikeylik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Yüzey kabalığı	-	6.3	6.3	6.3	6.3
Döner iletim şekli	-	Dört eksenlik değişken hız	Dokuz eksende değişken hız	2 eksenlik hız değişikliği	3 eksenlik değişken hız
Döner hız aralığı	r/min	72 ¢256	69 ¢157	32 ¢47	43 ¥87
Döner motor modeli	-	YE2132M65.5KW	YE2132M65.5KW	YE260L87.5KW	YE2 ¥180L ¥8 ¥11 kW
CNC kontrol sistemi (ihtiyaç duyulmaz)	-	Nanjing Huaxing'in Stepper sistemi	Nanjing Huaxing Servo sistemi	Guangzhou CNC'den basamak sistemi	Guangzhou CNC Servo sistemi
Yem şekli (ihtiyaç duyulmaz)	-	Adımlı motor	Adımlı motor	Adımlı motor	Adımlı motor
Servo motor	Nm	7.7N.m.	7.7N.m.	10N.m	15 N.m.
Tam olarak korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3800×2700×1700	4500×3300×2200	5000×3600×2200	5400×3900×2500
Basit korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3500×2600×1700	4350×3200×2200	4800×3500×2200	5200×3800×2500
Makine ağırlığı	Kilo	4500	6500	8000	11000

İşlenmiş ürünler

Yüksek hassasiyetli CNC Boring frezing makinesi 3 taraflı 7.7-15N.M Servo motor 0

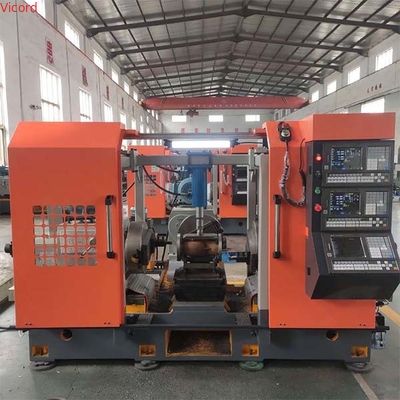

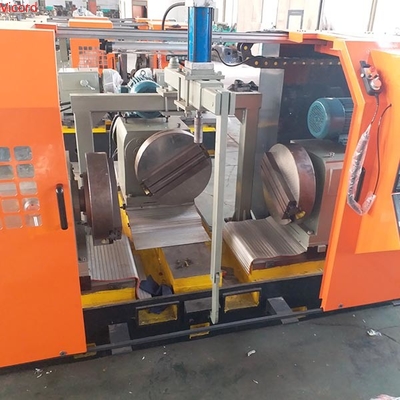

Makine resmi
