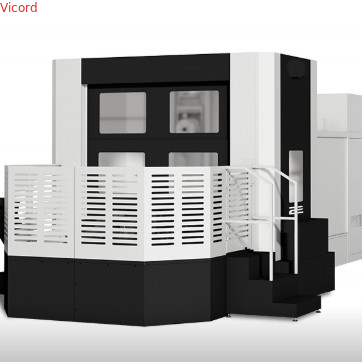

Ağır Kesme Yatay İşlem Merkezi Yüksek Sertlik Düzgen Yönlendirici 0-750r/min

Name: Ağır Kesme Yatay İşlem Merkezi Yüksek Sertlik Düzgen Yönlendirici 0-750r/min
Brand: Hebei Yuchuang Heavy Industry Machinery Co., Ltd
SKU: YCWJ-1200
Availability: InStock

Marka Adı:	Vicord
Model Numarası:	YCWJ-1200
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 units/year

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Mil Uç Yüzü Çalışma Tezgahı Merkezi:

400-1500

Pikapın konumlandırma doğruluğu:

± 20 ″

Frezeleme iş mili:

BT50

Freze Mil Hızı:

0-750r/dk

Packaging Details:

Wooden box or plastic film packaging

Supply Ability:

500 units/year

Vurgulamak:

Ağır kesme yatay işleme merkezi

HMC makinesi

Yatay işleme merkezi

Ürün Tanımı

Ağır kesme yüksek sertlik dikdörtgen kılavuzluk yatay işleme merkezi

Heavy-duty cutting high-rigidity rectangular guideway horizontal machining center is a machine tool structure that incorporates internationally advanced design concepts and is more suitable for heavy-duty cutting of large partsÇok geniş bir kılavuzluk yapısı benimser ve geniş işleme aralığı ile bilinir.

Ana özellikler ve ana bileşenler

1Büyük çaplı iğne, son derece yüksek hassasiyet ve sertlik elde edebilen büyük çaplı hassas bir rulmanla desteklenir.Döner uç yüzü çiplerin birikmesini ortadan kaldırmak için tüpsiz bir nozel tasarımı benimser, iş parçacıklarının işlenmesine elverişlidir.
2. Makine aletinin ana yapısı, pozitif asılı kutu düzenine sahip T tipi bir yataktır ve M tipi takviye kaburgaları yatakın içinde düzenlenerek yatak yapısını kalınlaştırır.Rehber ray sertleştirilmiş ve zemin dikdörtgen rehber ray destek yapısı benimser, böylece alet makinesinin daha iyi işleme sertliği vardır.
3. CNC torna tahtası, işleme sırasında üretilen titreşimi en aza indirmek için daha büyük bir destek iç çaplı özel bir torna tahtası rulmanı benimser.Çalışma masası sıkıştırma bir çok nokta konumlandırma yapısı benimser, iş masasının deformasyonunu etkili bir şekilde azaltırken konumlandırma doğruluğunu arttırır.
4. Alet dergisi ağır aletler için istikrarlı ve doğru alet değişimi yapabilir,ve araç dergisinin dışındaki tamamen kapalı koruyucu kapağı, operatörlerin araçları huzurlu bir şekilde değiştirmelerini ve yüklemelerini ve boşaltmalarını sağlar.

Uygulama

Yüksek sertliğe sahip dikdörtgen kılavuzlu yatay işleme merkezi, otomotiv, petrol, elektrik enerjisi, lokomotif, plastik makinelerinde mekanik işleme uygulanabilirMühendislik makineleri ve diğer endüstriler.

Özellikler

Araç makinesinin özellikleri	Birim	YCWJ-1200
X/Y/Z ekseninin çarpması	mm	1800/1600/1100
İş masası için fırça merkezi	mm	180-1600
İş masası merkezine fırça uç yüzü	mm	400-1500
Döner masanın alanı	mm	1300X1300
Dönüştürme makinesinin indekslenmesi (ihtiyaç duyulmaz)	°	90°--1°-0,001°
Döner masanın konumlandırma doğruluğu	′′	±20′′
Tekrarlanan konumlandırma doğruluğu	′′	± 6′′
Fırlatma yuvası	BT	BT1
U ekseni döner disk hızı	r/min	0-60
Dökme yuvası hızı	r/min	0-750 r/min
U ekseni düz disk çapı	mm	φ1000
Döner iletim modu		Döviz sürücüsü
Kılavuz rayı formu		Çift dikdörtgen rehber rayı
Araç dergisi (ihtiyaç duyulmaz)	Bekle.	10 alet pozisyonu-24 şapka alet dergisi-24 disk alet dergisi.
Sayısal kontrol sistemi (ihtiyaç duyulmaz)		Guangshu-Kandy-Yeni Nesil
Servo motor X/Y/Z/B	Nm	30/30/30/18
Spindle servo motoru	KW	22KW
Koruyucu form		Yarı koruma yok-tam koruma
Araç makinesinin genel boyutları (uzunluk × genişlik × yükseklik)	mm	4000 × 5000 × 4000
Malzeme makinesinin ağırlığı	KG	Yaklaşık 25000KG.

İşlenmiş ürünler

Ağır Kesme Yatay İşlem Merkezi Yüksek Sertlik Düzgen Yönlendirici 0-750r/min 0
