Yüksek hassasiyetli güç kulesi yatay işleme merkezi 350mm yolculuk Y-eksen

Marka Adı:	Vicord
Model Numarası:	YCWJ400
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 units/year

Üst ve alt çift kule yapısı olan YCWJ serisi, dört eksenli bağlantı işleme için tasarlanmış yüksek verimlilikli yatay dönüş merkezi.

1. Çoklu kule dönüşüm merkezi, tek kule dönüşüm merkezinden farklı olan ve işleme süresini kısaltan uzun eksenli işleme ve çift kule işleme yapabilir;
2Yüksek hızlı, yüksek güçlü yerleşik spindle motoru ve istikrarlı işleme ulaşmak için standart programlanabilir kuyruğu benimsiyor;
3İşlemeyi tamamlamak, işleme doğruluğunu artırmak, işleme süresini kısaltmak, otomatik insansız işleme desteklemek, ekipman kurulum alanını azaltmak için sadece bir sıkıştırma gerekir.,ve alan kullanım oranını genişletmek.

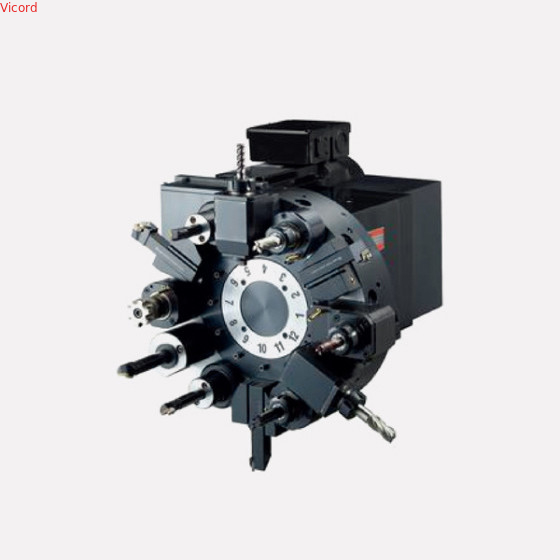

Yüksek hassasiyetli güç kule yatay işleme merkezi esas olarak yatay kaydırıcılardan, dikey kaydırıcılardan, kule başlarından, döner masalardan, armatürlerden ve diğer bileşenlerden oluşur.

Yüksek hassasiyetli güç kule yatay işleme merkezleri, otomobillerde, içten yanmalı motorlarda, pompalarda ve valflerde, baskı ve boyama endüstrilerinde yaygın olarak kullanılmaktadır.Genel makine ve diğer endüstriler. Daha büyük parçaları işleyebilir ve ayrıca indeksleme ve döner işleme de yapabilir. Döşeme, sondaj, sondaj, reaming, dokunma,Parçaların birden fazla çalışma yüzeyinde iki boyutlu ve üç boyutlu kavisli yüzeylerBir sıkıştırmada kutu delik sistemi ve uçak işlemeyi tamamlamanın iyi performansına sahiptir ve özellikle kutu deliklerinin döndürülmesi ve delinmesi için uygundur.

Proje	Araç makinesinin özellikleri	YCWJ400
Teknik özellikler	Çalışma masası boyutları (uzunluk x genişlik)	450x450mm
	Döner masa boyutu	320x320mm
	Turet başı için pivot oyu sayısı	6
	Kuyruk başı iğnesi ile kesme aleti arasındaki bağlantı yöntemi	ER40 çakma yüzüğü
	X ekseni yolculuğu	500 mm
	Z ekseni yolculuğu	450 mm
	Yolculuk Y ekseni	350 mm
	En yüksek sondaj çapı	φ25
	En fazla dokunuş çapı	φ20
	Besleme motoru	Servo motor
	Alet makinesinin yağlama şekli	Volumetrik otomatik yağlama
Ana motor	Alet makinesinin toplam gücü	11KW
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	4KW
Besleme motoru	X eksenli motor	130SY-M-10
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	1.6KW
	Adlık çıkış tork	10N.m
	Y eksenli motor	130SY-M-7.7
	İsimlendirilmiş hız	2000 r/min
	İsimlendirilmiş güç	1.6KW
	Adlık çıkış tork	7.7N.m.
	Motor modeli	130SY-M-20
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	3KW
	Adlık çıkış tork	20N.m
Makine aracının görünümü	(Uzunluk x Genişlik x Yükseklik) mm	2000x1600x1800mm
Makine ağırlığı	KG	2500
