Otomatik Üç Taraflı Borma ve Tapping Makinesi PLC Kontrol Sistemi

Otomatik Üç Taraflı Borma ve Tapping Makinesi PLC Kontrol Sistemi

Marka Adı:	Vicord
Model Numarası:	YC lll ZG200HT、YC lll ZG400HT
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 units/year

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Maximum drilling center distance (mm):

φ295、φ525

Journey (mm):

345/300、430

Position tolerance of middle flange (mm):

≤0.5、≤0.2

Numerical Control System:

PLC

Packaging Details:

Wooden box or plastic film packaging

Supply Ability:

500 units/year

Vurgulamak:

sondaj ve çekim makinesi plc

Üç taraflı sondaj ve dokunuş makinesi

Otomatik sondaj ve freze makinesi

Ürün Tanımı

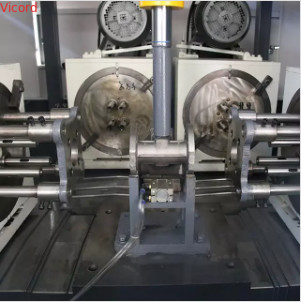

Otomatik üç taraflı sondaj ve dokunuş makinesi

Vicord CNC otomatik üç taraflı sondaj ve dokunma makinesi, pompaların, boruların ve valflerin otomatik işleme hattı için özel bir makinedir.Üç başlı eşzamanlı sondaj ve dokunuş gerçekleştirebilir, ve tüm süreç boyunca pompa, boru ve valf işleminin standartlaştırılmasını, verimliliğini ve otomasyonunu gerçekleştirir.

Vicord CNC otomatik üç taraflı sondaj ve dokunma makinesi PLC sistem kontrolünü, hidrolik şanzımanı benimser ve çalıştırılması kolaydır.İki flens yüzeyleri delinir ve merkez başı delinir ve aynı zamanda vurulur, işleme verimliliğini artırır, işgücünü tasarruf eder ve maliyetleri azaltır.

Ana bileşenler

1Vicord CNC otomatik üç taraflı sondaj ve dokunma makinesi, altı eksenli işleme merkezinden, çok eksenli işleme merkezinden oluşur,Dört eksenli işleme merkezi (müşteri ihtiyaçlarına göre farklı ekipmanlar yapılandırılabilir); başka bir robot yükleme ve boşaltma için yapılandırılmıştır.
2İşleme alanı düzeni yarı kapalıdır ve sadece motorlu rayların üst ve alt pozisyonlarında giriş ve çıkışlar yükleme ve boşaltma ve valf gövdeleri değiştirme için yerleştirilir.
3Yükleme ve boşaltma bir besleyici veya görsel bir robot tarafından beslenebilir.

Uygulama

Vicord CNC otomatik üç taraflı delme ve dokunma makinesi, kapı valfleri, su koruma valfleri vb. işleme uygundur.Her iki ucunda da sondaj ve orta ucunda da iplik gerektiren.

Özellikler

Proje	Araç makinesinin özellikleri	YC III ZG200HT	YC ll ZG400HT
Teknik özellikler	En yüksek sondaj merkezi mesafesi (mm)	φ295	φ525
	En fazla işleme uzunluğu (mm)	600	700
	En az işleme uzunluğu (mm)	200	300
	Orta flensden merkezine en fazla işleme boyutu (mm)	300	400
	Orta flensten merkezine en az işleme boyutu (mm)	150	150
	Yolculuk (mm)	345/300	430
	Matkapla bağlantı yöntemi	Mo tarzı konik kolu 2 #/ER çak	Mo tarzı koni sapı 2 #/Mo tarzı 3 #/ER çak
İşleme doğruluğu	Flanşların her iki tarafındaki pozisyon toleransı (mm)	≤0.5	≤0.5
	Orta flensin pozisyon toleransı (mm)	≤0.5	≤0.2
	Yüzey kabalığı	12.5	12.5
Ana şaft sürücüsü	Değişiklikler:	2 vitesli şanzıman	2 vitesli şanzıman
	Döner hız aralığı (r/min)	225/286 400/100	159/231 400/100
	Orta flens filizli motor modeli	YE2-132M-6-2.2KW	YE2-132M-6-3.7KW
	İki uçlu flens filizli motor modeli	YE2-132M-6-5.5KW	YE2-132M-6-5.5KW
Sayısal Kontrol Sistemi	PLC
Besin formu	Hidrolik vites Silindir şanzımanı
Makine aracının görünümü	Malzeme makinesinin dış boyutları (Uzunluk X Genişlik X Yükseklik mm)	2800x2400x1500	3300X2600X1600
Makine ağırlığı (kg)		3500	4000

İşlenmiş ürünler

Otomatik Üç Taraflı Borma ve Tapping Makinesi PLC Kontrol Sistemi 0
