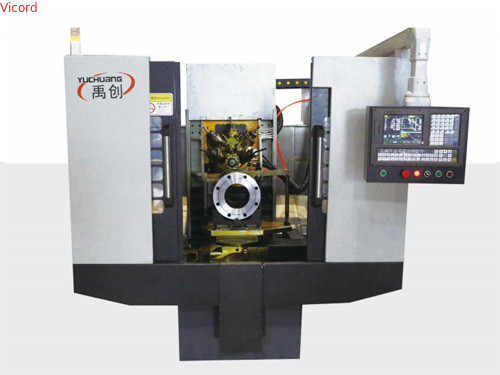

Güç Kulesi Yatay İşleme Merkezi 1500r/Min 1.6KW

Marka Adı:	Vicord
Model Numarası:	YCWJ400
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 adet/yıl

Güçlendirilmiş bir kule yatay işleme merkezi, iğne ekseni çalışma masasına paralel olarak ayarlanan bir işleme makinesi aracıdır.

Güç kule yatay işleme merkezi, freze uç yüzünü, sondajı, sondajın tersini, vurmayı ve diğer işleme işlemlerini bir sıkıştırmada tamamlayabilir.Makine aracı mekatronik tasarımı benimsiyor, ve top doğrusal kılavuz katıdır ve aşınmaya dayanıklıdır. kaydırma besleme CNC kontrolü ve top vida, güzel görünüm, makul yapısı ve kullanışlı operasyonu benimser.Yüksek işleme doğruluğu ve iyi işleme boyutu eşitliği.

YCWJ serisi kule işleme merkezi esas olarak yatay kaydırma, dikey kaydırma, kule başı, döner masa, armatür ve diğer bileşenlerden oluşur

1Yatak, sütun, eyer, çalışma masası ve spindle kutusu, istikrarlı performans ve iyi kaliteye sahip gri dökme demirden yapılmıştır ve iyi termal istikrarlıdır.

2Uygun hassasiyetle spindle montajı iyi bir hassasiyete ve dengeye sahiptir ve yüksek sertlik eşleştirme yapısına sahiptir;

4. Döner kutusu (Y yönü) ve çalışma masası (X yönü) iki seri ince doğrusal kılavuz kullanır;

5Top vidaları önceden gerilmiştir, böylece üç eksenin aktarım sertliği iyidir, hassasiyet istikrarlıdır ve aktarım pürüzsüzdür;

Güç kule yatay işleme merkezi daha büyük parçaları işleyebilir ve ayrıca indeksleme ve döner işleme de yapabilir.SıkıcıParçaların çoklu çalışma yüzeylerinin iki boyutlu ve üç boyutlu eğri yüzeylerini, reaming, tap,Bir sıkıştırma içinde kutu delik sistemi ve uçak işleme tamamlama iyi performansına sahiptir, ve özellikle kutu deliklerinin dönüştürülmesi ve delinmesi için uygundur. Otomobillerde, içten yanmalı motorlarda, pompalarda ve valflerde, baskı ve boyama endüstrilerinde yaygın olarak kullanılır,Genel makine ve diğer endüstriler.

Proje	Araç makinesinin özellikleri	YCWJ400
Teknik özellikler	Çalışma masası boyutları (uzunluk x genişlik)	450x450mm
	Döner masa boyutu	320x320mm
	Turet başı için pivot oyu sayısı	6
	Kuyruk başı iğnesi ile kesme aleti arasındaki bağlantı yöntemi	ER40 çakma yüzüğü
	X ekseni yolculuğu	500 mm
	Z ekseni yolculuğu	450 mm
	Yolculuk Y ekseni	350 mm
	En yüksek sondaj çapı	φ25
	En fazla dokunuş çapı	φ20
	Besleme motoru	Servo motor
	Alet makinesinin yağlama şekli	Volumetrik otomatik yağlama
Ana motor	Alet makinesinin toplam gücü	11KW
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	4KW
Besleme motoru	X eksenli motor	130SY-M-10
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	1.6KW
	Adlık çıkış tork	10N.m
	Y eksenli motor	130SY-M-7.7
	İsimlendirilmiş hız	2000 r/min
	İsimlendirilmiş güç	1.6KW
	Adlık çıkış tork	7.7N.m.
	Motor modeli	130SY-M-20
	İsimlendirilmiş hız	1500 r/min
	İsimlendirilmiş güç	3KW
	Adlık çıkış tork	20N.m
Makine aracının görünümü	(Uzunluk x Genişlik x Yükseklik) mm	2000x1600x1800mm
Makine ağırlığı	KG	2500
