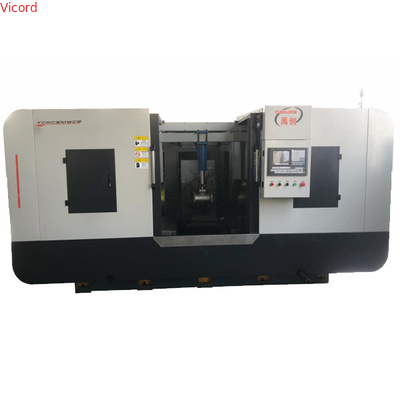

Üç taraflı CNC Boring Machine Lathe 72-256r/Min 2eksel 3eksel 4eksel 9eksel

Marka Adı:	Vicord
Model Numarası:	YC III C300/400/600/800HT
Moq:	1
Fiyat:	pazarlık edilebilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	30 set per month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Maximum turning diameter:

φ460-1025

Spindle speed range:

72-256 r/min

Servo motor:

7.7-15 N.m

Surface roughness:

6.3

X-axis travel:

170-570 mm

Z-axis travel:

280-450 mm

Packaging Details:

Wrap plastic film

Supply Ability:

30 set per month

Vurgulamak:

Üç taraflı CNC sondaj makine

Üç taraflı cnc sondaj makinesi

Döner CNC delme makinesi 256r/min

Ürün Tanımı

Üç taraflı CNC Boring Lathe

Üç taraflı CNC Boring Lathe, esas olarak aynı anda iş parçasının üç yüzeyini (genellikle üst, ön ve yan) işlemek için kullanılır.Bu makine aracı çoklu eksenli kontrol ve çoklu araç sistemi aracılığıyla bir sıkıştırma işleminde birden fazla yüzeyin işlenmesini tamamlayabilir, böylece üretim verimliliğini ve işleme doğruluğunu arttırır.

Ana özellikleri

Çok taraflı işleme: İş parçasının üç yüzeyini aynı anda işleyebilir ve sıkıştırma sürelerini azaltabilir.
Yüksek verimlilik: Tek bir sıkıştırma ile birden fazla işlemi tamamlayabilir ve üretim verimliliğini önemli ölçüde artırabilir.
Yüksek hassasiyet: İşleme doğruluğunu sağlamak için gelişmiş CNC sistemi ve hassas mekanik yapıyı benimser.
Otomasyon: Otomatik araç değişimi, otomatik ölçüm ve manuel müdahaleyi azaltmak için diğer işlevleri destekler.

Ana bileşenler

Yatak: Destek ve istikrar sağlar.
Spindle: Kesimden sorumludur, genellikle aynı anda farklı yüzeyleri işlemek için birden fazla spindle ile.
İş masası: İş parçasını sabitlemek için kullanılır, genellikle farklı işleme gereksinimlerini karşılamak için döndürülebilir veya hareket ettirilebilir.
Araç dergisi: Araçları sakla ve otomatik alet değişimini destekle.
Kontrol sistemi: İşleme sürecinin programlanmasından ve kontrolünden sorumlu olan CNC sistemi.

Uygulama
Otomobil üretimi: Motor silindir bloğunun, vites kutusunun evinin üretimi vb.
Kalıp üretimi: Enjeksiyon kalıpları, matraf kalıpları vb.
Enerji endüstrisi: gaz türbinleri işleme, nükleer enerji ekipmanları vb.
Gemi inşaatı: motorlar, itişim sistemleri vb.

Verimli işleme: bir sıkıştırmada çok yönlü işleme tamamlanarak sıkıştırma zamanlarını azaltır.

Ayrıntılar

Ürün	Birim	YC III C300HT	YC III C400HT	YC III C600HT	YC III C800HT
En yüksek dönme çapı	mm	φ460	φ580	φ840	φ1025
En fazla işleme uzunluğu	mm	600	800	1000	1100
En az işleme uzunluğu	mm	200	300	300	400
Tek yönlü spindle montajının yan uzunluğu (maksimum)	mm	400	600	700	900
Tek yönlü spindle montajının yan uzunluğu (minimum)	mm	150	200	200	250
X ekseni yolculuğu	mm	170	270	450	570
Z ekseni yolculuğu	mm	280	395	450	450
Koaksiyallık	mm	≤0.1	≤0.1	≤0.15	≤0.2
Paralellik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Dikeylik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Yüzey kabalığı	-	6.3	6.3	6.3	6.3
Döner iletim şekli	-	Dört eksenlik değişken hız	Dokuz eksende değişken hız	2 eksenlik hız değişikliği	3 eksenlik değişken hız
Döner hız aralığı	r/min	72 ¢256	69 ¢157	32 ¢47	43 ¥87
Döner motor modeli	-	YE2132M65.5KW	YE2132M65.5KW	YE260L87.5KW	YE2 ¥180L ¥8 ¥11 kW
CNC kontrol sistemi (ihtiyaç duyulmaz)	-	Nanjing Huaxing'in Stepper sistemi	Nanjing Huaxing Servo sistemi	Guangzhou CNC'den basamak sistemi	Guangzhou CNC Servo sistemi
Yem şekli (ihtiyaç duyulmaz)	-	Adımlı motor	Adımlı motor	Adımlı motor	Adımlı motor
Servo motor	Nm	7.7N.m.	7.7N.m.	10N.m	15 N.m.
Tam olarak korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3800×2700×1700	4500×3300×2200	5000×3600×2200	5400×3900×2500
Basit korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3500×2600×1700	4350×3200×2200	4800×3500×2200	5200×3800×2500
Makine ağırlığı	Kilo	4500	6500	8000	11000

İşlenmiş ürünler
