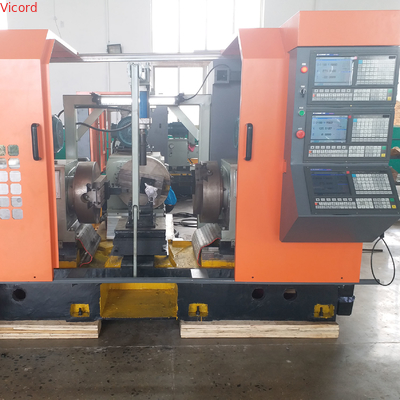

API 6D & ASME B16.34 Uyumlu Petrol ve Gaz Valf İşlemleri için CNC Lates

API 6D & ASME B16.34 Uyumlu Petrol ve Gaz Valf İşlemleri için CNC Lates

Marka Adı:	Vicord
Model Numarası:	YC III C300/400/600/800HT
Moq:	1
Fiyat:	pazarlık edilebilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	30 set per month

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

CE ISO

Maximum turning diameter:

φ460-1025

İş Mili Hız Aralığı:

72-256 r/min

Servo motor:

7.7-15 N.m

Surface roughness:

6.3

X-axis travel:

170-570 mm

Z Ekseni Hareketi:

280-450 mm

Packaging Details:

Wrap plastic film

Supply Ability:

30 set per month

Ürün Tanımı

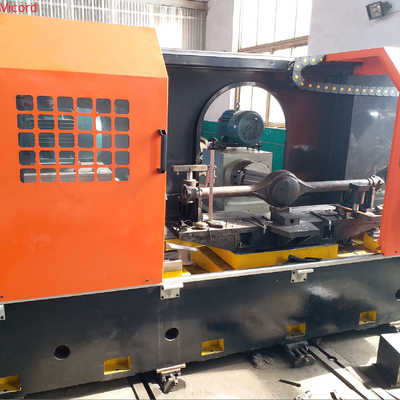

Üç taraflı CNC Boring Lathe - Çoklu Yüzey İşleme Çözümü

3 taraflı CNC Boring Lathe. Çoklu Yüzeyli Aynı Zamanlı İşleme

Yüksek hassasiyetli 3 taraflı CNC sondaj torna, aynı anda üst / ön / yan işlemeyi sağlar.ve enerji endüstrileri.

Ürün Genel Görünümü

Üç taraflı CNC sondaj torna, aynı anda üç iş parçası yüzeyini (genellikle üst, ön ve yan) işleyebilen gelişmiş bir işleme merkezidir.Çok eksenli CNC kontrolü ve akıllı araç yönetimi sistemlerini kullanmak, elde eder:

Geleneksel tek yüzeyli makinelere göre% 70 daha hızlı döngü süreleri

±0.005mm işleme doğruluğu

Karmaşık parçalar için tek kurulumlu tam işleme

Ana Özellikler ve Faydaları

Üç yüzey eşzamanlı işleme, yeniden konumlandırma hatalarını ortadan kaldırır 3x bağımsız spindle, kesintisiz üretimi sağlar.

Akıllı ölçüm sistemi,Konsistent kaliteyi sağlar,İşlem sırasında sondaj

Teknik bileşenler

Yüksek istikrarlı yatak

Titreleme dondurucu döküm yapısı

Termal deformasyon tazminatı

Çok Spindle Sistemi

3x 7.7kW fiyonk (8,000 RPM)

CNC Kontrol Sistemi

Çarpışma önleme yazılımı

Endüstri Uygulamaları

Otomotiv Üretimi

Motor blokları ve şanzıman korumaları

Aynı anda açma/dönüşüm/çukurlama

Kesinlikle Kalıp Yapma

Enjeksiyon kalıbı çekirdekleri ve boşlukları

Ölçü dökme kalıp kaydırma yolları

Ayrıntılar

Ürün	Birim	YC III C300HT	YC III C400HT	YC III C600HT	YC III C800HT
En yüksek dönme çapı	mm	φ460	φ580	φ840	φ1025
En fazla işleme uzunluğu	mm	600	800	1000	1100
En az işleme uzunluğu	mm	200	300	300	400
Tek yönlü spindle montajının yan uzunluğu (maksimum)	mm	400	600	700	900
Tek yönlü spindle montajının yan uzunluğu (minimum)	mm	150	200	200	250
X ekseni yolculuğu	mm	170	270	450	570
Z ekseni yolculuğu	mm	280	395	450	450
Koaksiyallık	mm	≤0.1	≤0.1	≤0.15	≤0.2
Paralellik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Dikeylik	mm	≤0.1	≤0.1	≤0.15	≤0.2
Yüzey kabalığı	-	6.3	6.3	6.3	6.3
Döner iletim şekli	-	Dört eksenlik değişken hız	Dokuz eksende değişken hız	2 eksenlik hız değişikliği	3 eksenlik değişken hız
Döner hız aralığı	r/min	72 ¢256	69 ¢157	32 ¢47	43 ¥87
Döner motor modeli	-	YE2132M65.5KW	YE2132M65.5KW	YE260L87.5KW	YE2 ¥180L ¥8 ¥11 kW
CNC kontrol sistemi (ihtiyaç duyulmaz)	-	Nanjing Huaxing'in Stepper sistemi	Nanjing Huaxing Servo sistemi	Guangzhou CNC'den basamak sistemi	Guangzhou CNC Servo sistemi
Yem şekli (ihtiyaç duyulmaz)	-	Adımlı motor	Adımlı motor	Adımlı motor	Adımlı motor
Servo motor	Nm	7.7N.m.	7.7N.m.	10N.m	15 N.m.
Tam olarak korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3800×2700×1700	4500×3300×2200	5000×3600×2200	5400×3900×2500
Basit korunan genel boyutlar (uzunluk × genişlik × yükseklik)	mm	3500×2600×1700	4350×3200×2200	4800×3500×2200	5200×3800×2500
Makine ağırlığı	Kilo	4500	6500	8000	11000
