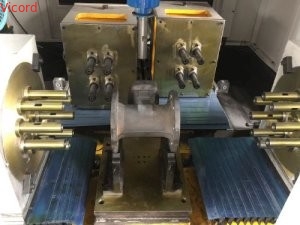

Çömlek makinesi
Makine aracı, basit ve hızlı işleyişle PLC sistem kontrolü ve hidrolik aktarımı benimser. Aynı anda iki flans delme ve orta baş delme ipliğini işleyebilir. Hızlı hız,İşleme verimliliğinin iyileştirilmesi, emek tasarrufu ve düşük maliyetler.
Ana özellikleri
1Yüksek işleme verimliliği:makine aracı, işleme sürecinde aynı anda çalışmak için üç güç başlığı kullanır.aynı anda üç düz sondaj deliği ve orta başlı dokunma ipliklerinin işlenmesini tamamlayabilir.
2El işçiliğini azaltmak: iki taraflı gözenekli matkap ve orta başlı matkap ve vurma makinesinin bir araya getirilmesiyle iş parçacıklarını tek seferde sıkıştırmak, hem flanşları hem de orta başları aynı anda işlemek anlamına gelir.Bu sadece verimliliği artırmakla kalmaz aynı zamanda sıkıştırma sürelerini de azaltır, ve bir kişi 2-3 özel makine kullanabilir.
3İşleme boyutlarının tekdüzeliği yüksektir ve bu özel makine, özel alet konumlandırması ile PLC sistemi tarafından tamamen kontrol edilir.Aynı iş parçasını defalarca işlemek için sadece bir alet hizasına ihtiyaç vardır, bu sayede boyutların tekdüzeliğini arttırır.
4.Çalışması kolaydır, bu özel makine PLC ve seyahat anahtarı kontrolünü benimser, bu da organik işletim veya temel organik işleme konusunda deneyimli olanlar için öğrenmesi kolaydır.
Ana bileşenler
Bu alet makinesine hidrolik bir sistem tarafından kontrol edilir ve iki gözenekli sondaj gücü başlığı ve hareketli bir armatürden oluşur.
Uygulama
Makine alet, her iki ucunda sondaj ve orta ucunda iplik gerektiren kapak valfleri, su koruma valfleri vb. işlemek için uygundur.
Özellikler
| Proje | Araç makinesinin özellikleri | YC III ZG200HT | YC ll ZG400HT |
| Teknik özellikler | En yüksek sondaj merkezi mesafesi (mm) | φ295 | φ525 |
| En fazla işleme uzunluğu (mm) | 600 | 700 | |
| En az işleme uzunluğu (mm) | 200 | 300 | |
| Orta flensden merkezine en fazla işleme boyutu (mm) | 300 | 400 | |
| Orta flensten merkezine en az işleme boyutu (mm) | 150 | 150 | |
| Yolculuk (mm) | 345/300 | 430 | |
| Matkapla bağlantı yöntemi | Mo tarzı konik kolu 2 #/ER çak | Mo tarzı koni sapı 2 #/Mo tarzı 3 #/ER çak | |
| İşleme doğruluğu | Flanşların her iki tarafındaki pozisyon toleransı (mm) | ≤0.5 | ≤0.5 |
| Orta flensin pozisyon toleransı (mm) | ≤0.5 | ≤0.2 | |
| Yüzey kabalığı | 12.5 | 12.5 | |
| Ana şaft sürücüsü | Değişiklikler: | 2 vitesli şanzıman | 2 vitesli şanzıman |
| Döner hız aralığı (r/min) | 225/286 400/100 | 159/231 400/100 | |
| Orta flens filizli motor modeli | YE2-132M-6-2.2KW | YE2-132M-6-3.7KW | |
| İki uçlu flens filizli motor modeli | YE2-132M-6-5.5KW | YE2-132M-6-5.5KW | |
| Sayısal Kontrol Sistemi | PLC | ||
| Besin formu |
Hidrolik vites Silindir şanzımanı |
||
| Makine aracının görünümü |
Malzeme makinesinin dış boyutları (Uzunluk X Genişlik X Yükseklik mm) |
2800x2400x1500 | 3300X2600X1600 |
| Makine ağırlığı (kg) | 3500 | 4000 | |
İşlenmiş ürünler
