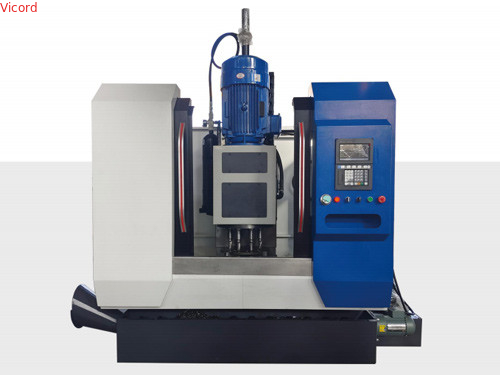

Grup U sondaj uçak sondaj ve zamanlama kemeri ile çekim makinesi

Marka Adı:	Vicord
Model Numarası:	Ycquz200 、 ycquz300
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 adet/yıl

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Maksimum delme çapı (mm):

8-φ23、12-φ26

Besleme ekseni stroku (mm):

300、300

Diyafram Toleransı:

+0.2/0

İletişim:

Triger Kayışı

Ambalaj bilgileri:

Ahşap kutu veya plastik film ambalajı

Yetenek temini:

500 adet/yıl

Vurgulamak:

U grubu vurma matkap presleri

U grubu sondaj ve dokunuş makinesi

Ürün Tanımı

Grup U sondaj uçağı

Grup U sondaj makinesi CNC sistem kontrolü, dikey çok eksenli U sondajı, basit ve hızlı işletim kullanır.Bir sıkıştırma aynı anda flens üzerinde eşit olarak dağıtılmış çoklu delikleri delme sürecini fark edebilirsiniz, ve işleme hızı hızlı, verimlilik yüksektir ve emek tasarrufu sağlanır.

Ana özellikleri

U boru makinesi bir destek çerçevesi, bir sondaj cihazı, bir sıkıştırma cihazı, bir güç cihazı ve bir elektronik kontrol bileşenini içerir.

Ana bileşenler

1. makine aracı sondaj için U matkap kullanır, yüksek hız ve yüksek besleme, yüksek işleme verimliliği, ve makine aracı işleme sırasında CNC sistemi tarafından kontrol edilir,Ve besleme otomatik..

2Borma başı çok eksenli bir yapıyı benimser ve flens üzerindeki delikler aynı anda işlenebilir.Aynı tip flens işleme verimliliği genel ekipmanın (çukur sayısı X1).15) ve bir kişi en az 3 özel makine kullanabilir.

3. İşleme boyutu tekdüzeliği yüksektir. Bu makine aracı tamamen CNC sistemi tarafından kontrol edilir. Tek bir araç ayarlama aynı iş parçasını tekrar tekrar işlemek için gereklidir,Böylece boyutların tekdüzeliğini arttırır.

4. Çalışması kolaydır. Bu özel makine tamamen CNC sistemi tarafından kontrol edilir. CNC deneyimi olan operatörler veya makine aracı işleme hakkında temel bilgi sahibi olanlar hemen öğrenebilirler.

Uygulama

U delme makinesi, DN150'den yüksek flens ürünlerinin işlenmesi için uygundur. Yüksek işleme verimliliğine sahiptir, manuel işlemeyi azaltır, yüksek boyut birliğine sahiptir,ve kullanımı kolaydır..

Özellikler

Proje	Araç makinesinin özellikleri	YCQUZ200	YCQUZ300
Teknik özellikler	İş parçasının maksimum çapı (mm)	φ340	φ460
	İş parçasının minimum çapı (mm)	φ280	φ390
	En yüksek sondaj çapı (mm)	8-φ23	12-φ26
	Besleme ekseninin çarpması (mm)	300	300
İşleme doğruluğu	Konum doğruluğu (mm)	φ0.4	φ0.4
	Apertür toleransı	+0.2/0	+0.2/0
	Kabartma	Ra3.2	Ra3.2
Ana şaft sürücüsü	İletişim	Zamanlama kemeri	Zamanlama kemeri
	Döner hız aralığı (r/min)	970	970
	Döner motor modeli	YE2-160L-6B5	YE2-180L-6B5
	Spindle motoru	11KW	15KW
CNC sistemi (ihtimal edilir)	Nanjing Huaxing CNC, Guangzhou CNC, Keyuan CNC
Besin formu	Servo motor	10N.m	15 N.m.
Makine aracının görünümü (tamamen korunmuş)	Makine aracının ana büyüklüğü (Uzunluk x Genişlik x Yükseklik mm)	2300X1860X2450	2300X1860X2450

İşlenmiş ürünler
