Name: Çok delikli çok spindleli vurma makinesi üç taraflı salınım açısı
Brand: Hebei Yuchuang Heavy Industry Machinery Co., Ltd
SKU: YC LLL Z200HT
Availability: InStock

Marka Adı:	Vicord
Model Numarası:	YC LLL Z200HT
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 adet/yıl

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Maksimum Sondaj Merkezi Mesafesi (mm):

φ295

İşleme açısını tatmin etmek:

11.25,22.5,30,45,90,180

Konumsal doğruluk (mm):

≤0,5

CNC Kontrol Sistemi:

PLC

Ambalaj bilgileri:

Ahşap kutu veya plastik film ambalajı

Yetenek temini:

500 adet/yıl

Vurgulamak:

Çok delikli

çok spindleli dokunma makinesi

Çeşitli spindleli dokunma makinesi salınım açısı

Ürün Tanımı

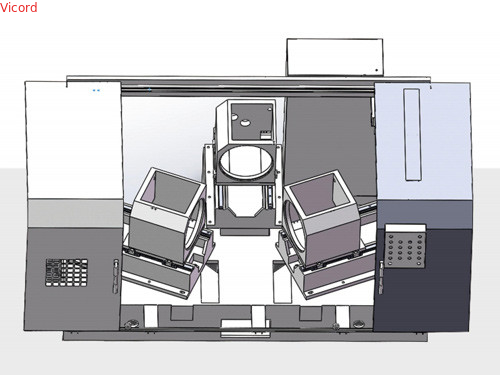

Swing açılı üç taraflı çok delikli sondaj makinesi

Swing açılı üç taraflı sondaj makinesi mekatronik tasarımı, kolay işletim, makul yapıyı benimser.ve farklı delik mesafe dağılımları ile iş parçasının üç taraflı delmeyi tamamlayabilirKalıp güç başını değiştirerek, farklı delik mesafeleri ile sondaj elde edilebilir.

Ana özellikleri

Makine aletlerinin özellikleri ve avantajları, üç flens yüzeyinde birden fazla deliğin eşzamanlı olarak işlenmesi, yüksek işleme verimliliği, az el emeği,İşleme boyutlarının yüksek tekdüzeliği, ve kolay çalıştırılır.

1Yüksek işleme verimliliği, makine aracı üç flansın işlenmesini tamamlayabilir,düzlemler veya delikler aynı anda işleme sürecinde aynı anda çalışmak için üç güç başı kullanarak.

2El işçiliğini azaltarak, bir özel makine üç sıradan cihazın verimliliğine eşdeğerdir ve bir kişi 2-3 özel makine kullanabilir.

3İşleme boyutlarının tekdüzeliği yüksektir ve bu özel makine tamamen bir CNC sistemi tarafından kontrol edilir.Bu sayede boyutların tekdüzeliğini arttırır.

Ana bileşenler

Swing açılı üç taraflı çok delikli sondaj makinesi esas olarak bir yatak, bir güç başlığı, bir besleme kaydırıcı ve bir aletten oluşur ve bağımsız bir elektrik dolabı, bir hidrolik istasyonla donatılır,Merkezi bir yağlama cihazı ve soğutma ve otomatik çip çıkarma cihazı.

Uygulama

Bu makine alet çeşitli flens bileşenleri ve dirsekler için uygundur: düz tees, düz borular, 90 ° dirsekler, 11.25 ° dirsekler, 22.5 ° dirsekler, 30 ° dirsekler gibi çeşitli bileşenleri işleyebilir,ve 45 ° dirsekler kaydırıcı masa açısını ayarlayarak.

Özellikler

proje	Araç makinesinin özellikleri	YC III Z200HT
teknik özellikler	En yüksek sondaj merkezi mesafesi ((mm)	φ295
	En fazla işleme uzunluğu ((mm)	600
	En az işleme uzunluğu ((mm)	150
	Orta flensten merkezine en fazla işleme boyutu ((mm)	260
	Orta flange'den merkezine en az işleme boyutu ((mm)	150
	İşleme açısını tatmin et	11.25,22.5,30,45,90,180
	Seyahat ((mm)	390/290
	Matkabı bağlama yöntemi (Morse konik sapı)	Moshi 2#
	Pozisyon doğruluğu ((mm)	≤0.5
İşleme doğruluğu	Yüzey kabalığı	12.5
İşleme doğruluğu	İletişim modu	2 vitesli şanzıman
Ana şaft sürücüsü	Döner hız aralığı (r/min)	225/286
Ana şaft sürücüsü	Döner motor modeli	YE2-132M-6-5.5KW
CNC kontrol sistemi	PLC
Besin formu	Hidrolik vites
Makine aracının görünümü	Alet makinesinin boyutları (uzunluk X genişlik X yükseklik mm)	3200×2000×1800
Makine ağırlığı (kg)		4000

İşlenmiş ürünler

Çok delikli çok spindleli vurma makinesi üç taraflı salınım açısı 0
