YC Lll Z600HT YC Lll Z200HT Hidrolik aktarım

YC Lll Z600HT YC Lll Z200HT Hidrolik aktarım

Marka Adı:	Vicord
Model Numarası:	YC LLL Z200HT 、 YCILL Z400HT 、 YC LLL Z600HT 、 YCLLI Z800HT
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500 adet/yıl

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

En yüksek sondaj merkezi mesafesi (mm):

φ295 、 φ525 、 φ770 、 φ950

Hareket (mm):

280、395 、 450、450

Yüzey pürüzlülüğü:

12.5

Sayısal kontrol sistemi:

PLC

Ambalaj bilgileri:

Ahşap kutu veya plastik film ambalajı

Yetenek temini:

500 adet/yıl

Vurgulamak:

Üç taraflı çok delikli sondaj makinesi

Çok delikli sondaj makinesi yc ll z600ht

hidrolik çok spindleli sondaj makinesi

Ürün Tanımı

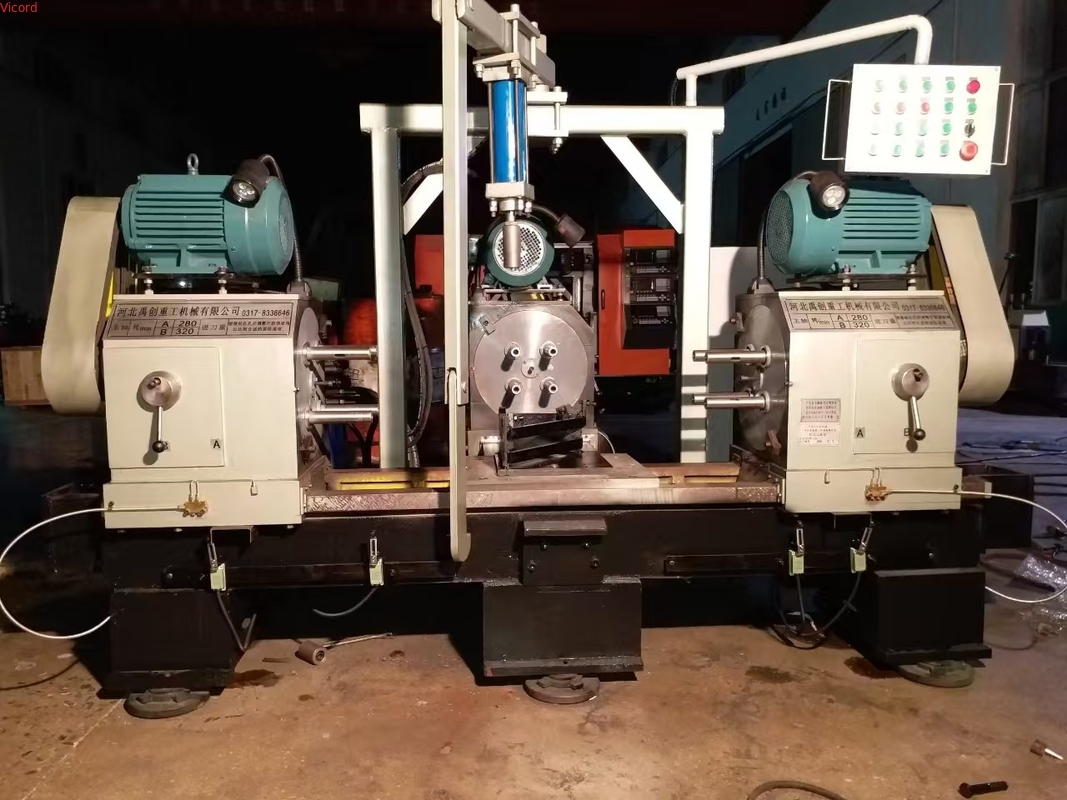

Üç taraflı çok delikli sondaj makinesi

The three-sided multi-hole drilling machine can complete multi-station simultaneous processing of different types of distributed holes (regular distribution or irregular distribution) on various flanges and valve connection surfaces, işleme verimliliğini artırabilir ve sıkıştırma ve konumlandırma zamanlarını azaltabilir.

Ana özellikleri

1Bu makine, aynı eksen üzerinde üç flens yüzü olan herhangi bir valf gövdesini işleyebilir veya herhangi bir tarafı ayrı ayrı işlenebilir;

2Yüksek işleme verimliliği: İşleme sırasında, makine aynı anda flens üzerindeki birden fazla deliğin sondaj işlemini tamamlamak için aynı anda çalışmak için güç başını kullanır.2 dakikadan az bir atışla;

3. İşgücünü azaltın: Geleneksel sondaj işleme, kalıpların bir kerede bir delik işlenmesini gerektirir, bu da zaman kaybıdır. Bu makine aynı anda üç flens yüzünde birden fazla delik işleyebilir,ve bir çalışan aynı anda birden fazla makineyi çalıştırabilir, böylece verimliliği artırır;

4İşleme boyutunun yüksek tekdüzeliği: Bu özel makine tümü PLC sistemi tarafından kontrol edilir, bir-bir alet konumlandırması, sadece bir ayarlama gereklidir,ve sonradan iş parçasını yerleştirerek sondaj işi kolayca tamamlanabilir;

5İşlem kolaylığı: Bu makine işlem deneyimi olmayan herkes tarafından öğrenilebilir ve ustalık kazanılabilir.

Ana bileşenler

Bu alet makinesinin temel olarak bir yatak, bir dişli kutusu, bir güç başlığı ve bir yağlama sistemi vardır.

Uygulama

Üç taraflı çok delikli sondaj makinesi, kapak valfleri ve su koruma valfleri gibi çeşitli valf armatürleri için uygundur:Bu makine, valf gövdesinin aynı ekseni üzerinde herhangi üç flens yüzünü işleyebilir., ve ayrıca herhangi bir tarafı ayrı ayrı işleyebilir.

Özellikler

Proje	Makine Özellikleri	YC III Z200HT	YCIll Z400HT	YC ll Z600HT	YCllI Z800HT
Teknik özellikler	En yüksek sondaj merkezi mesafesi (mm)	φ295	φ525	φ770	φ950
	En fazla işleme uzunluğu (mm)	600	800	1000	1100
	En az işleme uzunluğu (mm)	200	300	300	400
	En yüksek işleme boyutu, ara flensten merkezine (mm)	400	600	700	900
	En az işleme boyutu orta flange'den merkezine (mm)	150	200	200	250
	Yolculuk (mm)	280	395	450	450
	Matkapla bağlantı yöntemi (Morse konik çene)	Moshi 2# 莫式2#	Moshi 2#/ Moshi 3# 莫式2#/莫式3#	Moshi 2#/ Moshi 3# 莫式2#/莫式3#	Moshi 3#/ Moshi 4# 莫式3#/莫式4#
İşleme hassasiyeti	Konum (mm)	≤0.5	≤0.8	≤ 1	≤ 1
İşleme hassasiyeti	Yüzey kabalığı	12.5	12.5	12.5	12.5
Döner sürücüsü	Transmisyon şekli (dönüşüm vitesi)	İkinci vites değişimi	İkinci vites değişimi
	Döner hız aralığı (r/min)	225/286	159/231
	Döner motor modeli	YE2-132M-6-5.5KW	YE2-132M-6-7.5KW	11KW azaltma motoru	11KW azaltma motoru
Sayısal kontrol sistemi	PLC
Beslenme şekli	Hidrolik vites
Makine aracının görünümü	Alet makinesinin genel boyutları (uzunluk x genişlik ve yükseklik mm)	2800X1600X1500	3200X2000X1700	3400X2200X2000	3500X2600X2200
Malzeme makinesinin ağırlığı ((kg)		2000	3000	4200	5000

İşlenmiş ürünler
